La energía eléctrica, fundamental para nuestro día a día, nos llega gracias a una serie de sistemas y componentes. El cuadro general de mando y protección (CGMP) es uno de los componentes más críticos de cualquier instalación eléctrica residencial. Entender qué es, cómo funciona y por qué es tan importante puede marcar la diferencia entre una vivienda segura y una expuesta a riesgos eléctricos graves.
En este artículo te explicamos todo lo que necesitas saber sobre el CGMP: su definición, su función, los elementos que lo forman y los consejos de seguridad esenciales para su correcto uso.

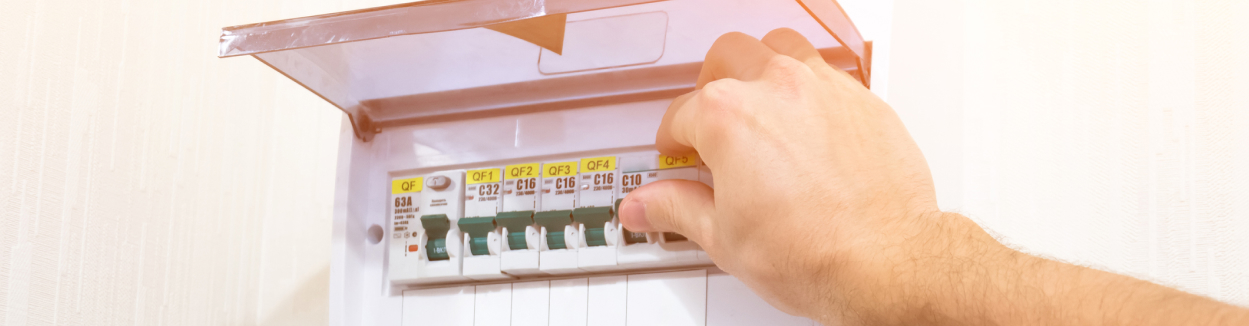

El CGMP, o cuadro general de mando y protección, es el panel central que gobierna y supervisa toda la instalación eléctrica de una vivienda o edificio. En esencia, se trata del “cerebro” de tu sistema eléctrico, ya que controla y dirige la energía de forma ordenada desde la entrada principal hasta los diferentes circuitos de la instalación. También se le conoce como cuadro eléctrico, caja de fusibles o, coloquialmente, cuadro de la luz.
Físicamente, este cuadro es una caja o panel, generalmente metálico o de material aislante, que contiene una serie de interruptores, fusibles y otros dispositivos de seguridad. Todos estos elementos trabajan en conjunto para regular la energía eléctrica y proteger la instalación de sobrecargas, cortocircuitos y otros problemas eléctricos.
Su diseño, ubicación y composición están regulados en España por la instrucción técnica complementaria ITC-BT-17 del Reglamento Electrotécnico de Baja Tensión (REBT), que establece que debe instalarse cerca de la entrada de la derivación individual, en un lugar accesible y a una altura de entre 1,4 y 2 metros del suelo.
En nuestra web puedes encontrar más información relacionada con la seguridad de un sistema eléctrico, como por qué salta el diferencial de la luz o qué hacer si se produce una avería eléctrica.
Como indica su nombre, el CGMP cumple dos roles principales: mandar y proteger.
Un sistema eléctrico sin la adecuada protección es muy peligroso. De hecho, puede provocar incendios y daños graves en los aparatos y en la integridad física de quienes están en casa.
El cuadro general de mando y protección se compone de varios elementos que trabajan en conjunto para asegurar la correcta distribución y seguridad de la energía eléctrica. Cada componente tiene una función específica dentro del cuadro.
El interruptor general automático es el principal dispositivo de protección del cuadro. Tiene la capacidad de cortar la totalidad del suministro eléctrico en caso de detectar un fallo en el sistema.
Según la normativa ITC-BT-17, debe tener un poder de corte mínimo de 4.500 A y ser de corte omnipolar. Es el primer elemento que se activa si hay un fallo general.
Los pequeños interruptores automáticos o interruptores automáticos en polos , protegen cada uno de los circuitos individuales dentro de la instalación (iluminación, cocina, lavadora, climatización, etc.). Cada circuito cuenta con su propio PIA. De ese modo, en caso de problema, solo se corta la electricidad en el circuito afectado y no en toda la instalación.
El interruptor diferencial es el dispositivo de protección de las personas. Detecta diferencias entre la corriente que entra y la que sale de un circuito, lo que indica una fuga de corriente, y corta el suministro de forma instantánea. Esto es fundamental para prevenir electrocuciones en situaciones como el contacto con un cable pelado o el mojado de un aparato eléctrico. La normativa exige una sensibilidad máxima de 30 mA en viviendas.
Las borneras, también conocidas como terminales, permiten conectar los diferentes cables que vienen del exterior con los elementos internos del cuadro. Por lo tanto, estos elementos facilitan la conexión y desconexión de los diferentes circuitos.
Aunque en las instalaciones más modernas con contadores inteligentes esta función se gestiona de forma digital en el propio contador, en algunas viviendas el ICP sigue presente en el CGMP como un dispositivo precintado que corta el suministro si se supera la potencia contratada con la comercializadora.
El CGMP no es un elemento opcional, es obligatorio en todas las viviendas y edificios según la normativa eléctrica española. Pero más allá de la obligación legal, su importancia radica en tres pilares fundamentales:
La seguridad ha de ser siempre la máxima prioridad si se va a manipular cualquier elemento relacionado con la electricidad. A continuación, te indicamos algunos consejos que debes tener siempre presentes:
Conocer qué es el CGMP y cómo funciona te permite entender mejor cómo llega la electricidad a tu hogar y cómo funciona la protección de las instalaciones. Una instalación segura, combinada con una tarifa eléctrica adecuada a tus hábitos, es la clave para la tranquilidad y el ahorro.
Tarifas de luz para tu hogar
Fuentes:
Real Decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento Electrotécnico para Baja Tensión (REBT)
ITC-BT-17 (Instrucción Técnica Complementaria): guía Técnica de aplicación de instalaciones de enlace - Ministerio de Indutria, Comercio y Turismo
